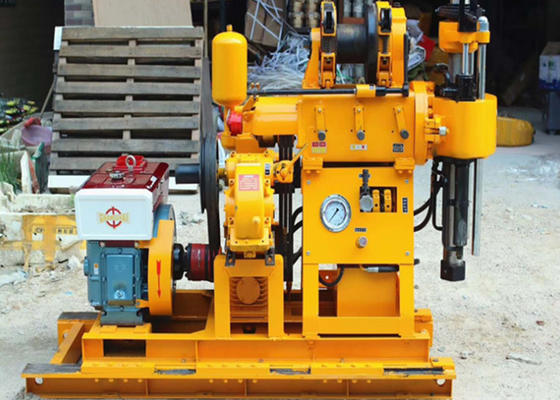

Głębokość 150 metrów z pompą błota BW 160
Rygle do wiercenia rdzenia XY-1AJa...wprowadzenie
Ten rodzaj urządzeń wiertniczych jest szeroko stosowany w wierceń studni rodzinnych, wiertniczych studni przemysłowych i wiertniczych badań geologicznych próbkowania, usługi SPT itp.będzie od 50-200mm lub większe zgodnie z wymaganiami klientów.
Rygle do wiercenia rdzenia XY-1ASzczegóły techniczne
| Xy -1 Urządzenie wiertnicze |
Średnica otworu wiertniczego |
mm |
150 |
| Głębokość wiercenia |
m |
150 |
| Średnica rury wiertniczej |
mm |
42 |
| Pochylenie otworu |
° |
90° ≈ 75° |
| Wymiar urządzenia (L×B×H) |
mm |
1640×1030×1440 |
| Masa wiertarki (z wyjątkiem silnika) |
kg |
500 |
|
żyroskop
|
prędkość węzła (trzy bloki) |
r/min |
142,285,570 |
| przemieszczanie węzła |
mm |
450 |
| maksymalna prędkość ruchu |
m/min |
3 |
| maksymalna siła napędowa pionowa |
KN: |
15 |
| maksymalne podnoszenie pionowe |
KN: |
25 |
| Wylotowy |
pojemność podnoszenia (liny o jednej prędkości) |
KN: |
10 |
| prędkość bębna |
r/min |
55,110,220 |
| prędkość obwodu bębna |
m/s |
0.42,0.84,1.68 |
| średnica bębna |
mm |
145 |
| średnica liny drutowej |
mm |
9.3 |
| waga liny |
m |
27 |
|
średnica hamulca
|
mm |
230 |
| szerokość pasma hamulcowego |
mm |
50 |
| pompa wodna |
rodzaj pompy |
poziomy jednocylindrowy podwójny silnik |
|
| maksymalny przemieszczenie |
L/min
|
95(77) |
|
maksymalne dopuszczalne ciśnienie
|
MPa |
1.2 |
| ciśnienie robocze |
MPa |
1.2 |
| średnica cylindru |
mm |
80 |
| pompa olejowa |
rodzaj pompy |
pompy biegów |
|
| moc |
KW |
16.2 |
| ciśnienie nominalne |
MPa |
12.5 |
| typ silnika |
YBC-12/125 |
|
| przemieszczenie |
L/r |
12 |
| prędkość nominalna |
r/min |
2000 |
XY-1A Główne kontrakty z przyszłością
1W przypadku otworów końcowych o średnicy odpowiednio 75 mm i 46 mm, głębokość nominalna otworów wynosi oddzielnie 100 m i 180 m. Maksymalna głębokość nie przekracza 110% głębokości wykonanej w każdym otworze.Maksymalna dopuszczalna średnica otworu wynosi 150 mm.
2.Z hydraulicznym urządzeniem zasilającym, zwiększona wydajność wiercenia, zmniejszona siła robocza.
3Urządzenie jest wyposażone w górny mechanizm przytrzymania dzióbku kulisty i sześciokątną prędkość wiertniczą, która może być wymieniana bez wyłączenia, wysoką wydajność, bezpieczeństwo i niezawodność.
4.Na dole otworu jest zamontowany miernik ciśnienia wskazujący ciśnienie w celu sterowania stausem wewnątrz otworu 5.Kompaktowa konstrukcja, niewielka objętość, lekka waga, duża zdolność do odłączania,łatwy transport i nadaje się do operacji na równinach lub w górach.
Jak prowadzone są wiercenia poszukiwawcze?
Przypnij podnoszący do rowu złącza o zmiennej średnicy, przesuń prawą uchwyt winchu, aby wziąć widelec, wyjąć przepiętą rurę, zainstalować rdzenie rury,podnieść narzędzie wiertnicze na szczyt dziury, ciągle przesuwać lewą uchwyt winchu i obniżać narzędzie wiertnicze do otworu z równomierną prędkością.użyć widelca podkładki do zablokowania i usunięcia podnoszącego.
Wykopywanie polega na zatopieniu sznura wiertniczego w ziemię przy jednoczesnym wtryskaniu specjalnego błota, co pozwala na wydobycie na powierzchnię fragmentów skał i próbek gazu.W celu określenia potencjalnego złoża należy wykopać dziury w kilku miejscach.
