150 metrów silnik wysokoprężny XY-1A maszyna do wiercenia geologicznego

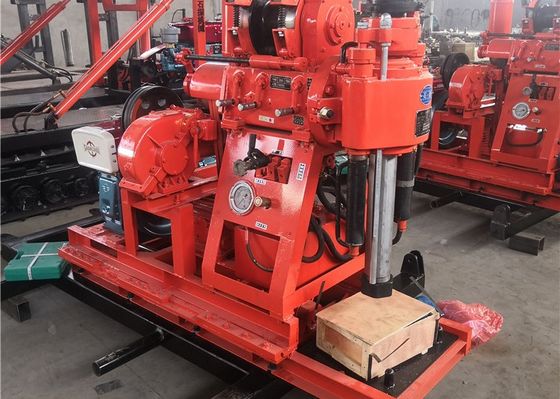

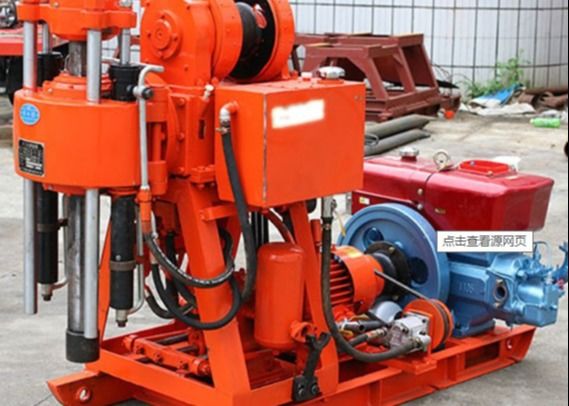

Wiertnica geologiczna XY-1A

50 Wprowadzenie

Jest głównie wykorzystywana do poszukiwania złóż kopalin stałych i badań geologicznych inżynierskich oraz otworów kontrolnych różnych konstrukcji betonowych. Jest to przenośna wiertnica zasilana hydraulicznie, odpowiednia do geologicznych badań inżynierskich budownictwa przemysłowego i cywilnego, kolei, energetyki wodnej, transportu, mostów, fundamentów zapór i innych budowli. Jest to przenośna i wielofunkcyjna wiertnica do badań inżynierskich. Jest głównie wykorzystywana do ogólnych badań i geologicznych badań inżynierskich złóż stałych oraz do różnych otworów kontrolnych konstrukcji betonowych. W zależności od warstw można wybrać wiertła z diamentu, stopu i ziarna stalowego.

50 XY-1A Wiertnica geologiczna

50XY-1A Wiertnica geologiczna

 Zalety:

1. Pięć biegów, a najwyższa prędkość może osiągnąć 1045 obr./min, poprawiając wydajność wiercenia

2. Zastosowano rurę wiertniczą 53 x 59, o wysokiej sztywności i silnym momencie obrotowym.

3. Maszyna jest wyposażona w technologię objętą patentem krajowym - sprzęgło stożkowe, charakteryzujące się silnym momentem obrotowym, łatwą obsługą i bezobsługowością.

4. W wyciągarce zastosowaliśmy przekładnię planetarną o dużym module i dodaliśmy ramę podporową, znacznie zwiększając zdolność podnoszenia i hamowania wyciągarki.

5. Wrzeciono pionowe jest mocowane przez cztery grupy łożysk, aby zapewnić wystarczającą sztywność maszyny obrotowej dla warstw żwirowych i innych złożonych warunków geologicznych.XY-1A Wiertnica geologiczna

Proces napędu obrotowego:

Silnik Diesla napędza trójkątny koło pasowe na ślimaku do obrotu poprzez ślimak reduktora sprzęgającego. Poprzez pasek klinowy napędza pusty wałek w uchwycie rozładunkowym skrzyni biegów. Koło pasowe paska klinowego jest połączone sprzęgłem, a moc jest przekazywana do skrzyni biegów. Po zmianie prędkości przez skrzynię biegów, koła zębate zazębiają się z wałem zębatym obrotowym, napędzając małe koło stożkowe, duże koło stożkowe i wał pionowy do obrotu. Jeśli sprzęgło jest rozłączone, rotator zatrzymuje się.

Napęd podnoszenia: Ruch wyciągarki jest przenoszony ze skrzyni biegów. Koło zębate skrzyni biegów zazębia się z kołem zębatym, a jego trzy prędkości mogą być przenoszone na koło zębate napędowe wyciągarki, napędzając w ten sposób wał wyciągarki do obrotu. Wyciągarka może być podnoszona dzięki mechanizmowi planetarnemu i hamulcowi postojowemu.
