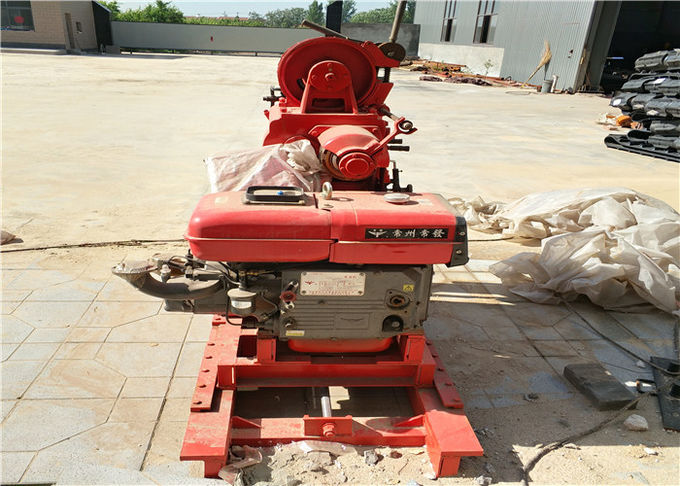

Przenośna wiertnica rdzeniowa XY-1 o głębokości wiercenia 30 - 180 m do studni wodnych / kolei
Przenośna wiertnica XY-1
Wiertnica XY-1B to szybka, pionowa, lekka wiertnica do badań inżynieryjnych, szeroko stosowana w geologicznych badaniach przemysłu, budownictwa cywilnego, kolei, mostów, inżynierii hydroenergetycznej itp.
Cechy:
- 1. Charakteryzuje się wysoką prędkością obrotową i nadaje się do wiercenia rdzeniowego z diamentowym wiertłem o małej średnicy.
- 2. Jej wyciągarka przyjmuje kombinację sprzęgła ciernego i przekładni planetarnej o zaawansowanej konstrukcji. Nadaje się do wiercenia udarowego.
- 3. Zasilanie hydrauliczne, łatwe w obsłudze i wysoka wydajność wiercenia.
- 4. Jej konstrukcja jest zwarta, a pompa zamontowana na ramie wiertnicy, co zajmuje mniejszą powierzchnię.
- 5. Stół obrotowy przyjmuje zakres zmiany kąta rowka w kształcie litery T; dlatego wiertnica jest zdolna do wiercenia pod różnymi kątami.
- 6. Brak odsłoniętych kół zębatych stożkowych po otwarciu obudowy, co zapewnia dokładność i niezawodność zazębiania się kół zębatych, wolne od zanieczyszczeń i o długiej żywotności.
Podstawowe dane:
| Głębokość wiercenia |
75 120 150m |
| Średnica otworu początkowego |
130 75 46mm |
| Średnica rury wiertniczej |
42mm |
| Kąt obrotu wrzeciona |
0-360 stopni |
| Masa całkowita wiertnicy (bez silnika) |
480kg |
| Wymiary (długość × szerokość × wysokość) |
1800 × 835× 1150 mm |
| Płyta obrotowa |
| Prędkość obrotowa |
140 305 480 1050 obr/min |
| Maksymalny moment obrotowy |
550N*m |
| Skok roboczy |
400mm |
| Maksymalna siła posuwu cylindra |
20 000N |
| Maksymalna siła podnoszenia cylindra |
30 000N |
| Wyciągarka |
| Udźwig |
10 000N |
| Prędkość liny bębna |
0,40 0,87 1,48 3,23 m/s |
| Średnica bębna |
100mm |
| Średnica liny |
9,3mm |
| Pojemność liny |
18m |
| Pompa olejowa |
| Typ |
Pompa olejowa kołowa CBF-F420-ALPL |
| Pojemność skokowa |
14Ml/r |
| Normalna prędkość znamionowa: |
2500 obr/min |
| Ciśnienie nominalne: |
20MPa |
| Pompa płuczkowa |
| Model |
|
| Wydajność |
100L/min |
| Maks. ciśnienie robocze |
1,5 MPa |
| Moc Silnik Silnik Diesla |
| Typ |
Y160M-4 |
Changchai ZS1100 |
| Moc znamionowa |
11KW |
12,1KW |
| Prędkość znamionowa |
1460 obr/min |
2200 obr/min |
| Waga |
123kg |
155kg |
