1. WYMAJANIE

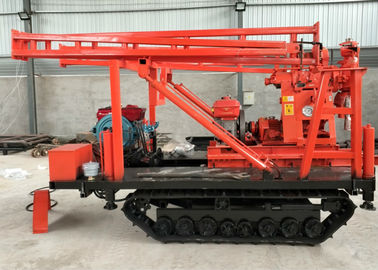

Urządzenie XY-2BL jest opracowane na bazie naszego rdzenia XY-2,integracja platformy wiertniczej, crawleru, pompy błotowej, stojaka konsoli i innych urządzeń do jednej z integracji. Jest ona skierowana głównie do płytkich i średnich otworów wiertniczych w jądrach geologicznych,i gdzie mobilność jest ważnaJest to modułowa i zintegrowana platforma wiertnicza.
2. cechy charakterystyczne
- zintegrowany crawler, platformę, pompę błota, półki konsolowe;
- czołg, wszystkie platformy nośne i wieża z podnoszeniami i opuszczeniami są sterowane przez system hydrauliczny platformy, łatwy w obsłudze i transporcie;
- Cały zestaw urządzeń może być przenoszony do innego miejsca, poprawić wydajność wiercenia, zmniejszyć intensywność pracy;
- Wieża ma funkcję wznoszenia i opadania, składania, łatwego chodzenia i transportu;
- wyposażenie z większą (8 bloków) prędkością progresji i rozsądnym zakresem prędkości oraz stosunkowo dużym momentem obrotowym przy niskich prędkościach, szeroki zakres zastosowań.
- Urządzenie ma dwa biegi odwrotne, łatwe do radzenia sobie z incydentami;
- urządzenie ma dłuższy układ napędowy o długości do 600 mm, pomoże poprawić wydajność wiercenia i zmniejszyć blokadę wiertarki, wypadki płonącego;
- Maszyna ma podwójną pompę oleju, mniejsze zużycie energii, niższa temperatura oleju systemu hydraulicznego;
- urządzenie ma niewiele dźwigni sterujących, racjonalne układy, elastyczna i niezawodna obsługa;
- Dodatkowo istnieje zwykle zamknięty górny hydrauliczny kołek, ale również z dolnym mechanicznym kołem napędzanym przez człowieka.
3Specyfikacja
| 1 |
Głębokość wiertnicza (NQ) |
Około 500 m |
| 2 |
Prędkość spindala |
Do przodu |
57;99;157;217;270;470;742;1024 |
| Odwrót |
45; 212 obrotów/min |
| 3 |
Węzło maksymalny moment obrotowy |
3200 N·m |
| 4 |
Maksymalna siła przyciągania wędla |
60 KN |
| 5 |
Uderzenie węzła |
600 mm |
| 6 |
Maksymalna siła podnoszenia dźwigni z pojedynczą liną |
30 KN |
| 7 |
Średnica wewnętrzna wrzeciona |
96 mm |
| 8 |
Odległość przyciągania |
305 mm |
| |
Odległość przyciągania dla urządzenia wiertniczego |
330 mm |
| |
Odległość przyciągania zarówno dla wiertarki, jak i wieży |
160 mm |
| 10 |
Pompa olejowa |
SCB32/12 pompa podwójnej biegłości |
| 11 |
Jednostka napędowa |
moc silnika |
30 kW 1500 obrotów/min |
| silnik elektryczny |
22KW 1470 obrotów/min |
| 12 |
Maksymalna prędkość chodzenia płaszcza |
1.2 km/h |
| 13 |
Pojemność wspinaczki |
nie więcej niż 25 ° |
| 14 |
Wykryte ciśnienie w glebie |
00,042 MPa |
| 15 |
Wysokość maszyny |
8 m |
| 16 |
Obciążenie haczykiem wieży |
29.4 kN |
| 17 |
Maksymalne obciążenie statyczne wiązki bloku korony |
580,8 kN |
| 18 |
Ilość koła |
2 |
| 19 |
Zakres kątów wznoszenia się i opadania się wieży |
0°~90° |
| 20 |
Wymiary platformy (pozycja pozioma wieży) |
(L*W*H) 4450×2166×3080 mm |
| 21 |
Całkowita masa |
około 5500 kg |
