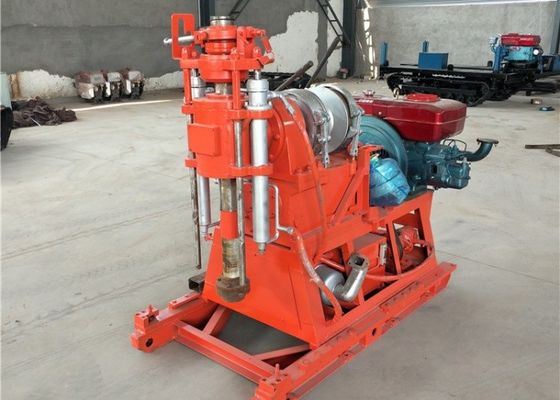

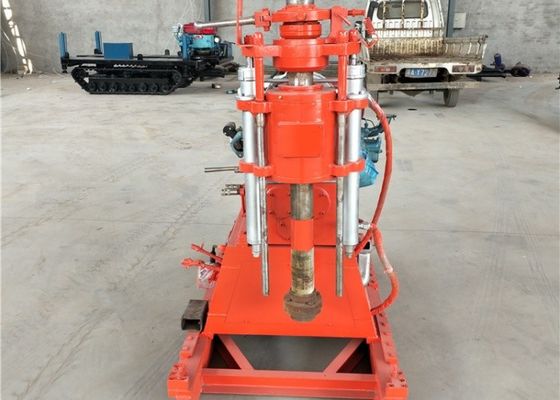

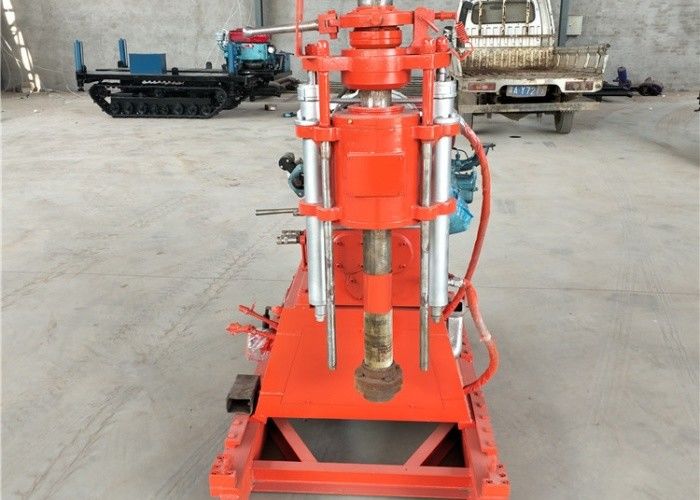

GY200 Inżynieryjna wiertarka wiertarna o głębokości 300 metrów
Opis produktu:
GY 200 Inżynieria wiertnicza do ogólnej poszukiwania i badania złoża mineralnego stałego, inżynierii geotektonicznej i szczelności konstrukcji betonowych.T został zaprojektowany do poszukiwania struktur geologicznych budowli przemysłowych i cywilnych, takich jak koleje, mosty i projekty wodne.
Parametry produktu:
| Podstawowy parametr |
| Głębokość wiercenia |
60m |
225 m |
295m |
| Średnica wiertarki |
300 mm |
76 mm |
46 mm |
| Średnica rury wiertniczej |
50 |
|
42 |
| Węgło obracające się w spindle |
0°~ 360° |
| Masa bez silnika |
750 kg |
| Wymiar (długość * szerokość * wysokość) |
1820 * 980 * 1400 mm |
| Stolik obrotowy |
| Prędkość obrotowa |
900, 475, 388, 205, 157, 68 obr./min |
| Maksymalny moment obrotowy |
2000 N*m |
| Podróże karmiące |
400 mm |
| Maksymalna siła nakładania do butli |
29 KN |
| Maksymalna siła podnoszenia cylindra |
39 KN |
| Podnoszący |
| Pojemność podnoszenia |
30 KN |
| Prędkość linii bobinowej, druga warstwa |
0.27, 0.64, 0.83, 1.58, 1,64 m/s |
| Średnica bobiny |
135 mm |
| Średnica liny |
120,5 mm |
| Pojemność liny |
30 m |
| Pompa olejowa |
| Przesunięcie |
20 ml/R |
| Prędkość nominalna |
2500 obrotów/min |
| Ciśnienie nominalne |
20 MPa |
| Maksymalne ciśnienie |
25 MPa |
| Władza |
| Moc nominalna |
14 kW (Y160-4 elektryczny), 14,7 kW (ZS-1115 wysokoprężny) |
| Prędkość nominalna |
1460 obrotów/min (Y160-4 elektryczny), 2200 obrotów/min (ZS-1115 wysokoprężny) |
| Waga |
144 kg (Y160-4 elektryczny), 190 kg (ZS-1110 wysokoprężny) |
| Ramka |
| Rodzaj |
Typ przesuwany z ramą podłoża |
| Przenośny przejazd wiertarki |
400 mm |
| Odległość między wiertarką a otwarciem otworu |
270 mm |
Charakterystyka produktu:
1. Silnik wysokoprężny i silnik elektryczny jako moc. ((wygodne dla miejsc niewystarczającej energii elektrycznej)
2. Integracyjna wieża wiercenia:
Wieża jest podtrzymywana przez dwa silne cylindry olejowe, hydrauliczne kontrolujące wzrost i spadek wieży.tworzenie maksymalnej korzyści dla użytkownika.
3/ Podróżowa baza:
Podwozie wykorzystywane typu pełzającego osiągnąć szybkie obroty, bardzo wygodne dla ruchu.
4Długotrwałe hydrauliczne nogi mogą być wykorzystywane do transportu, załadunku i rozładunku wiertarki automatycznie bez pomocy urządzeń podnoszących.Nogi hydrauliczne może szybko zrobić poziom wiertarki w koordynacji z uniwersalnym poziom instrumentu.
5. silnik wysokoprężny z napędem elektrycznym:
Ogromnie zmniejsza intensywność pracy operatorów, szczególnie bardziej wydajny w zimnym sezonie, gdy uruchomienie silnika wysokoprężnego jest trudne, co pokazuje jego wielką zaletę.
6Maszyna jest wyposażona w kompletny zestaw niezależnej pompy błota BW - 160, z wysokim natężeniem przepływu i ciśnieniem pompy, wygodną konserwacją, wygodnym zakupem części zamiennych i akcesoriów.
7. BW-160 pompa błota jest zamontowana na platformie, co jest bardziej praktyczne w obsłudze i oszczędza więcej miejsca.
Proces wiercenia:
Naciśnij uchwyt sprzęgła i uchwyt reduktoru, pompa błotowa zacznie dostarczać wodę, naciśnij prawy uchwyt hydrauliczny i obróć lewy uchwyt zaworem regulacji ciśnienia, aby rozpocząć wiercenie.Kiedy pionowy wał rotacji spada na dnoPodnieś pierścień oporowy, podnieś prawy uchwyt hydrauliczny do pozycji w górę, naciśnij lewy uchwyt hydrauliczny,podnieść wał pionowy do najwyższej pozycji, naciśnij pierścień podtrzymujący, popchnij uchwyt sprzęgła, naciśnij prawy uchwyt hydrauliczny w dół do pozycji w dół, zacznij wiercić ponownie,wielokrotnie wykonywać zgodnie z powyższym trybem działania, aż do osiągnięcia maksymalnej głębokości wiercenia aktywnej rury wiertniczej,, a następnie wymienić i zainstalować rurę wiertniczą.
