Szczegóły Produktu:
Zapłata:
|
Nazwa produktu: | Próbka rdzeniowania SPT 150 metrów głębokości przenośna wiertnica gąsienicowa | Typ mocy: | Diesel / 13,3 kW |
---|---|---|---|
Numer modelu: | XY-1A | głębokość wiercenia: | 150m |
Stosowanie: | Studnia | Kolor: | Żółty, żółty lub jako żądanie |
Podanie: | Eksploracja geologiczna | Kąt wiercenia: | 90 ~ 75° |
Średnica wiercenia: | Dostosowane | Wymiary: | 1100*600*500mm, 600*650*2330mm, |
Gwarancja: | 12 miesięcy | Zapewniona obsługa posprzedażna: | Wsparcie techniczne wideo |
High Light: | przykładowa wiertnica gąsienicowa wiertnica gąsienicowa,wiertnica gąsienicowa o głębokości 150 metrów,sprzęt gąsienicowy do wiercenia otworów wiertniczych |

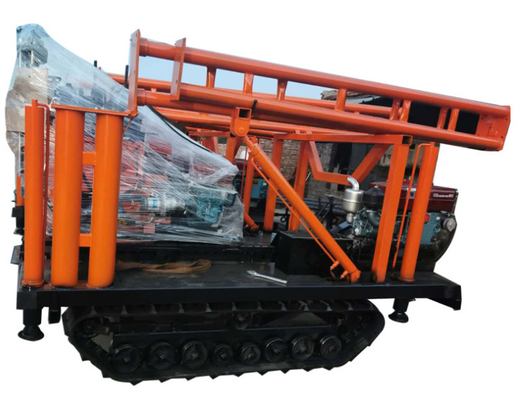

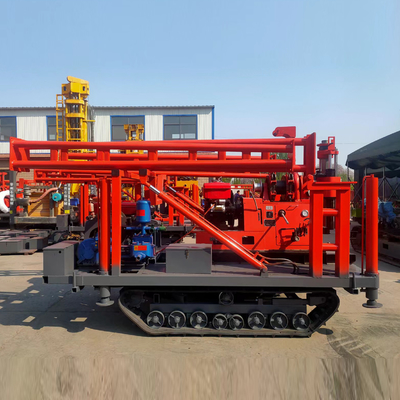

Próbka rdzeniowania SPT 150 metrów głębokości przenośna wiertnica gąsienicowa
Wiertnica gąsienicowa XY-1A Wprowadzenie
Wiertnica Xy-1a to przenośna wiertnica zasilana hydraulicznie, głębokość wiercenia 150 metrów, średnica otworu 150 mm, Jest to rodzaj podawania hydraulicznego, pasa momentu obrotowego o dużej prędkości i dużej prędkości oraz przenośności z pompą. budynki przemysłowe i cywilne, koleje, energia wodna, transport, mosty, fundamenty zapór i inne budynki.
Wiertnica gąsienicowa XY-1ADane techniczne
Wiertarka | Głowica obrotowa | ||
Głębokość wiercenia
|
Maks. 150m |
Prędkość wrzeciona
|
1010 790 470 295 140 (obr./min) |
Średnica dziury
|
Maks. 150m | Skok wrzeciona | 450 km |
Średnica pręta wiertniczego | 42 mm | Ściąganie wrzeciona | Maks. 15 KN |
Zakres kątów | 90-75 | Udźwig wrzeciona | Maks.25KN |
Pompa olejowa | Pompa wodna | ||
Model | YBC-12/125 | Model | Pozioma pompa tłokowa jednostronnego działania |
Ciśnienie znamionowe | 12,5 MPa | Ciśnienie robocze | Maks.1,25 MPa |
Prędkość przepływu | 8 ml/r | ||
Prędkość znamionowa | 1500r/min | ||
Wciągnik | Moc (olej napędowy) | ||
Maks.udźwig | 15KN | Model (silnik Diesla | ZS1105 |
Rewolucja bębna podnoszącego |
121,76,36(r/min)
|
Moc znamionowa | 12,1 kW |
Średnica bębna | 140 mm | Prędkość znamionowa | 2200r/m |
WAGA | OKOŁO 600 KG | ||
ROZMIAR | 1620*970*1560mm |
Zalety wiertnicy gąsienicowej XY-1A
1. Posiada hydrauliczny automatyczny mechanizm podający, który poprawia wydajność wiercenia i zmniejsza pracochłonność.
2. Przyjmuje mechanizm zaciskowy karty kulowej zamiast uchwytu i może wdrożyć pasek non-stop, łatwy w obsłudze, bezpieczny i niezawodny.
3. Wciągnik jest wyposażony w ramę tworzącą dwustronną konstrukcję gwiazdy nośnej, która może wytrzymać silne uderzenia.
4. Cztery zestawy pozycjonowania łożysk pionowej maźnicy zapewniają wystarczającą sztywność żyratora, aby poradzić sobie ze złożonymi warunkami geologicznymi, takimi jak warstwa żwiru i warstwa żwiru.
5. Ta maszyna przyjmuje sprzęgło stożkowe, które charakteryzuje się dużym momentem obrotowym przekładni, wygodną obsługą i bezobsługowością.
XY-1A wiertnica gąsienicowa Zastosowanie i zakres
Wiertnica XY-1A jest używana głównie do ogólnych badań geologicznych i eksploracji, eksploracji fundamentów dróg i wysokich budynków, rodzajów otworów w konstrukcji betonowej, wałów przeciwpowodziowych, centralnego klimatyzatora temperatury ziemi itp. Seria XY-1 to wiercenia geotechniczne z rdzeniem wrzeciona wiertnice najlepiej nadające się do wiercenia otworów w geokonstrukcji i geotechnicznych wierceń poszukiwawczych w projektach takich jak budownictwo cywilne, budowa kolei, elektrowni wodnych, autostrad, mostów i zapór itp. Zazwyczaj są one używane głównie do:
Rura rdzeniowa — narzędzie do rdzeniowania
1. Jednowarstwowa rura rdzeniowa
Narzędzie do wiercenia w jednej rurze ma prostą strukturę i wygodną obróbkę.Jest to powszechne narzędzie rdzeniowe do wiercenia w twardych stopach i cząstkach stali.Ciecz płucząca w narzędziu do wiercenia w pojedynczej rurze jest przesyłana do rury rdzeniowej przez rurę wiertniczą.Akcesoria wiertnicze, które bezpośrednio pędzą do górnej części rdzenia, oraz uderzenie i tarcie rdzenia spowodowane obrotem rury rdzeniowej, są bardzo łatwe do zużycia i rozerwania rdzenia, dlatego mają zastosowanie tylko do stosunkowo kompletnych i stabilnych formacje.
2. Rura z podwójnym rdzeniem
Dwuwarstwowa rura rdzeniowa jest tworzona przez dodanie rury zawierającej rdzeń (rury wewnętrznej) do oryginalnej rury rdzeniowej (rury zewnętrznej).W zależności od tego, czy rura wewnętrzna obraca się podczas wiercenia, można ją podzielić na dwa typy: dwustronnego działania i jednostronnego działania:
Dwuwarstwowa rura rdzeniowa o podwójnym działaniu (podwójna rura o podwójnym działaniu) — zewnętrzna rura obraca się, a wewnętrzna rura również się obraca.
Dwuwarstwowa jednokierunkowa rura rdzeniowa (podwójna rura jednokierunkowego działania) — zewnętrzna rura obraca się, ale wewnętrzna rura się nie obraca.
Dwuwarstwowa rura rdzenia może izolować efekt szorowania płynu myjącego na rdzeniu.Dwustronna izolacja wodna z podwójną rurą bez izolacji wibracyjnej, stosowana do miękkich, luźnych i łatwo ulegających erozji formacji;Podwójna rura jednostronnego działania może izolować wodę i wibracje, a zakres zastosowania jest szerszy.Zasadniczo do wiercenia diamentowego używane są akcesoria wiertnicze wiertarki dwustronnej jednostronnego działania.
