Szczegóły Produktu:
Zapłata:
|
| Nazwa produkcji: | Badanie rdzeniowe Wiertnica gąsienicowa o średnicy 75 mm i głębokości 200 m | Model: | GK-200 |
|---|---|---|---|
| Napięcie:: | 220 V | Waga:: | 600kg |
| Wymiar (dł. * szer. * wys.): | 1730*860*1360 | Podanie: | maszyna rdzeniowa |
| Stosowanie: | geologiczne wiercenia rdzeniowe i inżynieria fizyczna | Kolor: | Dostosowane |
| OEM: | Do przyjęcia | Gwarancja: | 12 miesięcy od daty dostawy |
| High Light: | dochodzenie rdzeniowe wiertnica gąsienicowa,wiertnica gąsienicowa o średnicy 75 mm,wiertnica gąsienicowa montowana na gąsienicach |
||

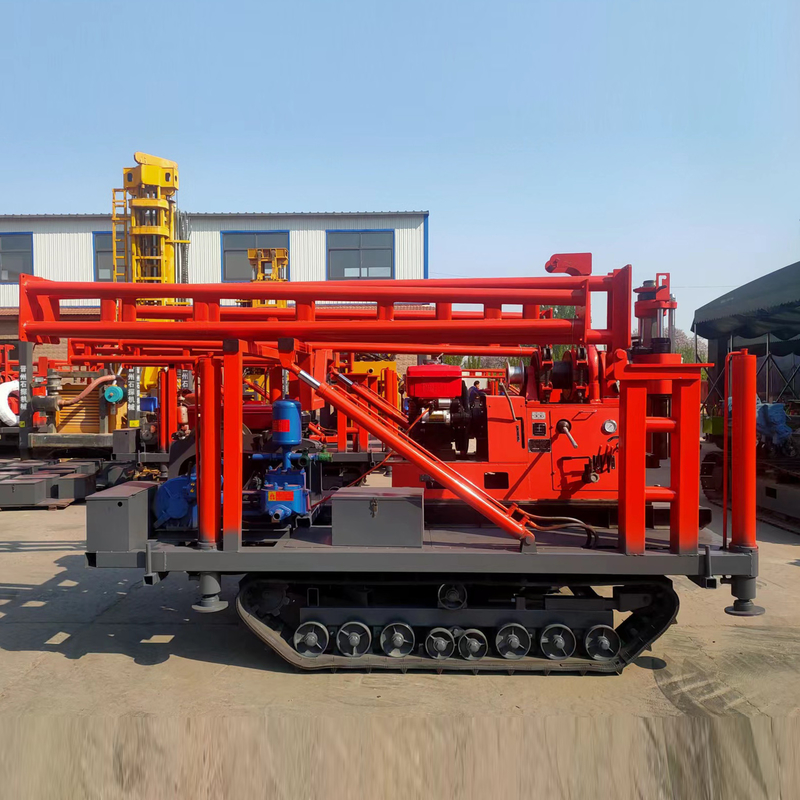

Badanie rdzeniowe Wiertnica gąsienicowa o średnicy 75 mm i głębokości 200 m
Wiertnica gąsienicowa GK 200 Wprowadzenie
Jest to rodzaj szeroko stosowanej i hydraulicznej wiertarki podającej, która charakteryzuje się dużą mocą, dużą siłą podnoszenia (2T) i wysokim momentem obrotowym przekładni. Jest to lekka wiertnica do płytkich otworów z podawaniem pod ciśnieniem oleju.Nadaje się do eksploracji spisów ludności, eksploracji geofizycznej, eksploracji dróg i budynków oraz wiercenia małych studni.
| Model wiertnicy | |
| Średnica wiercenia (mm) | 75.91.110.130.150.300 |
| Głębokość wiercenia (m) | 200150100705030 |
| Średnica rury wiertniczej (mm) | 42,50 |
| Kąt wiercenia (°) | 90~75 |
| Rozmiar sprzętu (L * B * H) | 1730 * 860 * 1360 (mm) |
| Masa zestawu (bez silnika) | 700 |
| Urządzenie przenośne | |
| Długość ruchu | 350 mm |
| Zostaw dystans | 300 mm |
| Żyrator | |
| Prędkość wrzeciona (cztery biegi) (r/min) | 115 230 505 1010 |
| Skok wrzeciona (mm) | 450 |
| Maksymalna prędkość poruszania się wrzeciona bez obciążenia (m/s) | 0,05 |
| Maksymalna prędkość ruchu wrzeciona bez spadku obciążenia (m/s) | 0,067 |
| Maksymalne ciśnienie posuwu wrzeciona (KN) | 15 |
| Maksymalna siła podnoszenia wrzeciona (KN) | 25 |
| Maksymalny wyjściowy moment obrotowy wrzeciona (KN• m) | 1.5 |
| Zespół wciągarki | |
| Maksymalna siła podnoszenia wciągarki (pojedyncza lina) | 20 |
| Prędkość szpuli (r/min) | 20,39,85,170 |
| Prędkość obwodowa szpuli (m/s) | 0,172, 0,345, 0,738, 1,476 |
| Średnica rolki (mm) | 140 |
| Średnica liny stalowej (mm) | 9.3 |
| Gęstość liny stalowej (m) | 40 |
| Średnica hamulca (mm) | 278 |
| Szerokość taśmy hamulca (mm) | 50 |
| Typ pompy | Poziomy, jednocylindrowy, dwustronnego działania |
| Maksymalne przemieszczenie (silnik) (L/min) | 95 (77) |
| Maksymalne dopuszczalne ciśnienie (Mpa) | 1.2 |
| Ciśnienie robocze (MPa) | 0,7 |
| Średnica cylindra (mm) | 80 |
| Skok tłoka (mm) | 100 |
| Pompa olejowa | |
| Typ pompy oleju | YBC-20/125 |
| Ciśnienie nominalne (MPa) | 12,5 |
| Przepływ znamionowy (ml/r) | 20 |
| Prędkość znamionowa (r/min) | 800-2500 |
| Silnik Diesla lub silnik | |
| Silnik wysokoprężny | 1110 |
| Moc znamionowa (kW) | 16.2 |
| Prędkość znamionowa (r/min) | 2200 |
| Ciśnienie znamionowe (Mpa) | 12,5 |
| Typ silnika | Y160M - 4 |
| Moc znamionowa (kW) | 11 |
| Prędkość znamionowa (r/min) | 1460 |
Wiertnica gąsienicowa GK 200 Cechy produktu
Przyjęto żerdź wiertniczą A.53 * 59, wysoką sztywność i duży moment obrotowy.
maszyna jest wyposażona w krajową technologię patentową --- sprzęgło stożkowe, charakteryzujące się silnym momentem obrotowym przekładni, łatwą obsługą i bezpłatną konserwacją.
B. dla wciągarki używamy dużej przekładni planetarnej z modułem i dodajemy ramę nośną, znacznie zwiększając zdolność podnoszenia i hamowania wciągarki.
C. Pionowe wrzeciono jest mocowane za pomocą czterech grup łożysk, aby zapewnić, że maszyna rotacyjna jest wystarczająco sztywna dla warstwy żwiru i innych złożonych warunków geologicznych.
D. wyposażyć w pompę błota o przepływie 160 l / min, aby zaoszczędzić koszty, a także sprawić, że maszyna będzie kompaktowa, mobilna i lekka.
Zastosowanie wiertnicy gąsienicowej GK 200
1.Przewierty budowlane obiektów np. prospekcji, badań geotechnicznych, kolejowych, drogowych, portowych, mostowych,
ochrona wody i energia wodna, tunele, studnie, budownictwo przemysłowe i cywilne;
2. Eksploracja wydobycia rdzenia lub eksploracja;
3. Wiercenie studni o małej średnicy;
4. Instalacja rur geotermalnych dla pompy ciepła;
5. Wiercenie pali fundamentowych o małej średnicy.
Zużycie jest najczęstszym gniazdem łożyska w akcesoriach do wiertarek hydraulicznych?
Metoda konserwatywna na ogół przyjmuje obróbkę skrawaniem po napawaniu do naprawy, a napawanie spowoduje, że wygląd części osiągnie bardzo wysoką temperaturę, powodując deformację lub pęknięcia części, a uzyskanie wymiaru poprzez obróbkę skrawaniem znacznie wydłuży czas przestoju.Dlatego do napraw na miejscu należy stosować polimerowe materiały kompozytowe, które nie mają efektu termicznego ani nie ograniczają grubości naprawy.Odporność na ścieranie produktu i ustępstwo, którego nie mają materiały metalowe, mogą zapewnić 100% kontakt i współpracę naprawianych części, zmniejszyć uderzenia i wibracje sprzętu oraz zapobiec możliwości zużycia.
