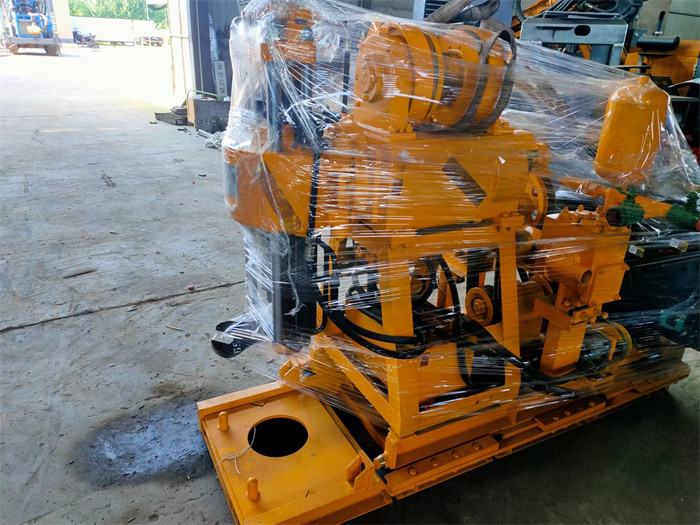

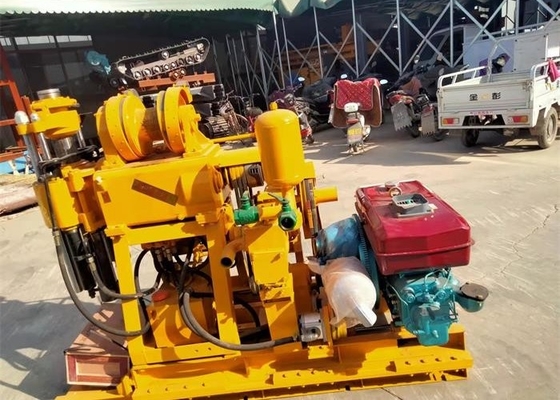

XY-1A 150-metrowa maszyna wiertnicza
XY-1A Inżynieryjne platformy wiertniczeJa...wprowadzenie
Małe wiertarki szeroko stosowane w wierceń do studni rodzinnych, wiertarki do studni przemysłowych oraz w wierceń do badań geologicznych, pobierania próbek, usługi SPT itp.będzie od 50-200mm lub większe zgodnie z wymaganiami klientówXY-1A jest głównie wykorzystywany do badań i poszukiwań ogólnych geologicznych, poszukiwań dróg i fundamentów wysokich budynków, rodzajów otworów w konstrukcjach betonowych, tam rzek,klimatyzator centralny o temperaturze ziemi, itp.
XY-1A Inżynieryjne platformy wiertniczeParametry
| Xy -1 Urządzenie wiertnicze |
Średnica otworu wiertniczego |
mm |
150 |
| Głębokość wiercenia |
m |
150 |
| Średnica rury wiertniczej |
mm |
42 |
| Pochylenie otworu |
° |
90° ≈ 75° |
| Wymiar urządzenia (L×B×H) |
mm |
1640×1030×1440 |
| Masa wiertarki (z wyjątkiem silnika) |
kg |
500 |
|
żyroskop
|
prędkość węzła (trzy bloki) |
r/min |
142,285,570 |
| przemieszczanie węzła |
mm |
450 |
| maksymalna prędkość ruchu |
m/min |
3 |
| maksymalna siła napędowa pionowa |
KN: |
15 |
| maksymalne podnoszenie pionowe |
KN: |
25 |
| Wylotowy |
pojemność podnoszenia (liny o jednej prędkości) |
KN: |
10 |
| prędkość bębna |
r/min |
55,110,220 |
| prędkość obwodu bębna |
m/s |
0.42,0.84,1.68 |
| średnica bębna |
mm |
145 |
| średnica liny drutowej |
mm |
9.3 |
| waga liny |
m |
27 |
|
średnica hamulca
|
mm |
230 |
| szerokość pasma hamulcowego |
mm |
50 |
| pompa wodna |
rodzaj pompy |
poziomy jednocylindrowy podwójny silnik |
|
| maksymalny przemieszczenie |
L/min
|
95(77) |
|
maksymalne dopuszczalne ciśnienie
|
MPa |
1.2 |
| ciśnienie robocze |
MPa |
1.2 |
| średnica cylindru |
mm |
80 |
| pompa olejowa |
rodzaj pompy |
pompy biegów |
|
| moc |
KW |
16.2 |
| ciśnienie nominalne |
MPa |
12.5 |
| typ silnika |
YBC-12/125 |
|
| przemieszczenie |
L/r |
12 |
| prędkość nominalna |
r/min |
2000 |
XY-1A Inżynieryjne urządzenia wiertnicze
1- Z hydraulicznym urządzeniem zasilającym, zwiększona wydajność wiercenia, zmniejszona siła robocza.
2Urządzenie jest wyposażone w górny mechanizm przytrzymania szczęki kulistej i sześciokątny przycisk, który można wymieniać bez wyłączenia, wysoką wydajność, bezpieczeństwo i niezawodność.
3Na dole otworu jest zamontowany miernik ciśnienia wskazujący ciśnienie w celu kontrolowania stanu wewnątrz otworu.
4Kompaktowa konstrukcja, niewielka objętość, lekka, łatwo odłączalna, łatwa w transporcie i nadająca się do pracy na równinach lub w górach.
Jaka jest różnica między badaniem terenu a badaniem gleby?
Badania terenowe lub badania gleby prowadzone są w celu uzyskania informacji o warunkach podpowierzchniowych w miejscu planowanej budowy.Badanie gleby polega na określeniu profilu naturalnych osadów gleby w miejscu, pobieranie próbek gleby i określanie właściwości inżynieryjnych gleby.
Instalacja rury rdzenia
Przypnij podnoszący do rowu złącza o zmiennej średnicy, przesuń prawą uchwyt winchu, aby wziąć widelec, wyjąć przepiętą rurę, zainstalować rdzeń rury,podnieść narzędzie wiertnicze na szczyt dziury, ciągle przesuwać lewą uchwyt winchu i obniżać narzędzie wiertnicze do otworu z równomierną prędkością.użyć widelca podkładki do zablokowania i usunięcia podnoszącego.
