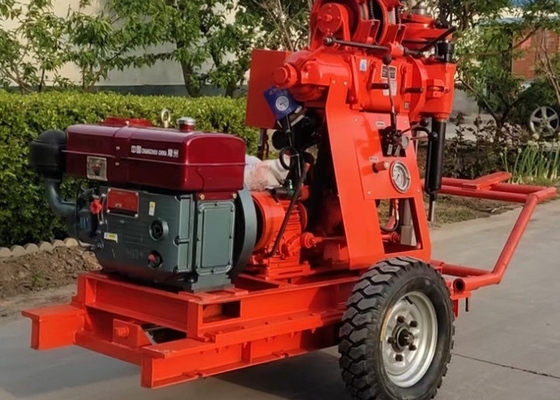

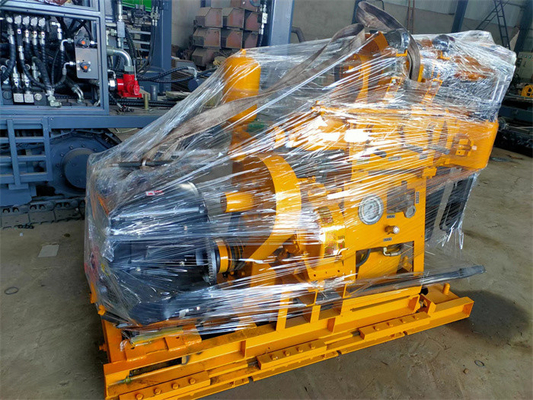

Wiertnica badawcza GK 200
WiertnicaWprowadzenie
Wiertnica wyposażona w mechanizm mocowania kulowego na kasecie i sześciostopniową rurę wiertniczą. Podwójne prowadnice, rurę wiertniczą można wymieniać bez zatrzymywania - wysoka wydajność, wygodna obsługa, bezpieczna i niezawodna
Dane techniczne wiertnicy
|
Specyfikacja wiertnicy
|
|
Głębokość wiercenia
|
200m
|
|
Średnica wiercenia
|
91mm, 110mm, 130mm, 150mm, 300mm
|
|
Średnica rury wiertniczej
|
50mm
|
|
Kąt wiercenia
|
90°-75°
|
|
Wymiary (D×S×W)
|
1750×850×1300 (mm)
|
|
Waga
|
880kg/zestaw
|
|
Głowica obrotowa
|
|
Prędkość wrzeciona
|
115, 230, 505, 790, 1010 obr/min
|
|
Skok wrzeciona
|
450mm
|
|
Średnica wrzeciona
|
Φ59mmx53mmx4350mm rura Kelly
|
|
Prędkość przesuwu pionowego wrzeciona wiertniczego w górę
|
0.05m/s
|
|
Prędkość przesuwu pionowego wrzeciona wiertniczego w dół
|
0.067m/s
|
|
Maksymalne obciążenie wrzeciona w dół
|
15KN
|
|
Maksymalna nośność wrzeciona w górę
|
25KN
|
|
Maksymalny moment obrotowy na wyjściu pionowym
|
1.5KN.m
|
|
Wyciągarka
|
|
Maks. nośność (liną pojedynczą)
|
20KN.m
|
|
Prędkość obrotowa podnoszenia
|
20; 40; 90; 168 obr/min
|
|
Prędkość liniowa bębna wyciągarki (dwa poziomy)
|
0.17; 0.35; 0.73; 1.5m/s
|
|
Średnica bębna
|
140mm
|
|
Średnica liny stalowej
|
9.3mm
|
|
Pojemność liny stalowej
|
40m
|
Cechy niestandardowej wiertnicy inżynieryjnej GK 200
Posiada hydrauliczny mechanizm posuwu, zwiększa wydajność wiercenia i zmniejsza intensywność pracy robotników. Wiertnica jest wyposażona w mechanizm zaciskowy górnej kuli i sześciokątną aktywną rurę wiertniczą, która umożliwia odwracanie rury bez zatrzymywania, z wysoką wydajnością pracy, wygodną i niezawodną obsługą. Wyposażona jest w manometr ciśnienia dna otworu, wskazujący ciśnienie, co ułatwia opanowanie sytuacji w otworze. Uchwyt jest scentralizowany i łatwy w obsłudze. Wiertnica charakteryzuje się zwartą konstrukcją, małą objętością, lekką wagą, dużą możliwością demontażu i łatwym transportem. Forma ładowania to typ przyczepy, typ gąsienicowy i demontaż. Nadaje się do pracy na terenach równinnych lub górskich.
Metoda instalacji rury rdzeniowej:
Zaczepić podnośnik w rowku złącza o zmiennej średnicy, przesunąć prawy uchwyt wyciągarki, aby wziąć widelec podporowy, wyjąć perforowaną rurę, zainstalować rurę rdzeniową, podnieść narzędzie wiertnicze na szczyt otworu, przesunąć lewy uchwyt wyciągarki w sposób ciągły i opuścić narzędzie wiertnicze do otworu ze stałą prędkością. Gdy rowek złącza o zmiennej średnicy zbliży się do wlotu, użyć widelca podporowego do zablokowania i usunięcia podnośnika.
Główne produkty Jinzhou Shitan Machinery Equipment Co., Ltd.:
Wiertnica pneumatyczna / Wiertnica powietrzna (ST-180, ST-200, ST-260, ST-300, ST-350, ST-400, ST450, ST-450, ST-500, ST-600, ST-800 i inne wiertnice do studni wodnych pneumatyczne.), Wiertnica do studni wodnych gąsienicowa / Wiertnica montowana na przyczepie / Wiertnica do studni wodnych / Maszyna hydrauliczna do studni głębinowych / Sprzęt do wiercenia w twardych skałach / Wiertnica rdzeniowa diamentowa / Wiertnica geologiczna / Wiertnica do badań gruntu / Przenośna wiertnica do studni wodnych (ST-30, ST-50, XY-1A, XY-1B, XY-2, XY-2B, GK180, GK200, GY150, GY200 i wiertnica udarowa 30, wiertnica tunelowa serii ZLJ i inne maszyny wiertnicze geologiczne) Podwozie gąsienicowe, Pompa płuczki wiertniczej (Pompy płuczki wiertniczej serii BW150, BW160, BW200, BW250, BW850), Sprężarka powietrza do wiercenia, Wiertła do studni wodnych (Wiertło PDC, Wiertło trójstożkowe, Wiertło DTH z przyciskiem), Rura wiertnicza do studni wodnych, Części zamienne do wiertnic (rury wiertnicze, złącza rur wiertniczych, rury okładzinowe, złącza rur okładzinowych, rury rdzeniowe, złącza rur rdzeniowych, podnośniki, młot opadowy automatyczny, próbnik, narzędzie SPT, klucz widełkowy, widelec podporowy, złącze blokujące), Transporter gąsienicowy
Dobra jakość, profesjonalna obsługa posprzedażna, zapraszamy do składania zamówień
