Inżynieria budowlana Mała maszyna wiertnicza XY-1A

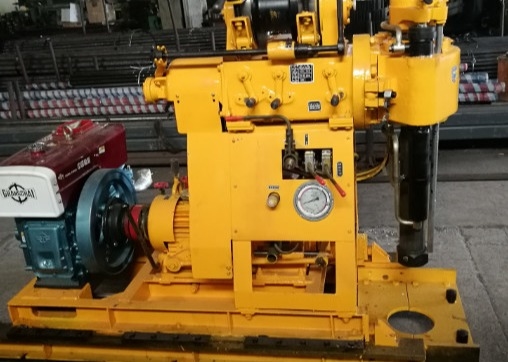

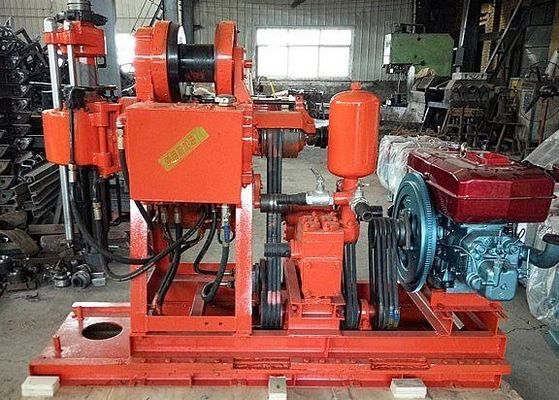

Maszyna do wiercenia geologicznego XY-1A Wprowadzenie
Silnik wysokoprężny o mocy 1105, 18 KM, ruch przesuwny 350 mm, ciśnienie pompy wodnej 1,2 MPa, siła podnoszenia zwinem 10 kN, a waga 500 kg.XY-1 Urządzenie wiertnicze to przenośna maszyna wiertnicza z podaniem ciśnienia oleju.
Maszyna do wiercenia geologicznego XY-1A Dane techniczne
|
XY-1 Urządzenie wiertnicze
|
| Średnica wiercenia ((mm) |
75,91,110,130,150 |
| Głębokość wiercenia (m) |
150,100,70,50,30 |
| Średnica rury wiertniczej (mm) |
42,43 |
| Kąt wiercenia ((°) |
90 ~ 75 |
| Rozmiar sprzętu ((L * B * H) |
1700 * 780 * 1274 (mm) |
| Masa urządzenia (z wyjątkiem silnika) |
540 |
| Gyrator |
| Prędkość obrotowa węzła (cztery biegi) (r/min) |
140,295,470,790,1010 |
| Prędkość przemieszczania się wrotnika ((mm) |
450 |
| Maksymalna prędkość ruchu szpilki bez obciążenia ((m/s) |
0.05 |
| Maksymalna prędkość przemieszczania spindla bez spadku obciążenia ((m/s) |
0.067 |
| Maksymalne ciśnienie wstrzykiwacza (KN) |
15 |
| Maksymalna siła podnoszenia węgla (KN) |
25 |
| Maksymalny moment obrotowy węgla (KN• m) |
0.5 |
| Zestaw wincu |
| Maksymalna siła podnoszenia koła (jednorazowa linia) ((KN) |
11 |
| Prędkość koła (r/min) |
36,76,121 |
| Prędkość obwodu bębna ((m/s) |
0.31,0.66,1.05 |
| Średnica rolki ((mm) |
140 |
| Średnica liny drutowej ((mm) |
9.3 |
| Gęstość liny drutowej (m) |
35 |
| Średnica hamulca ((mm) |
252 |
| Szerokość pasma hamulcowego (mm) |
50 |
| Pompa wodna |
| Rodzaj pompy |
Horyzontalny jednocylindrowy podwójnie działający |
| Maksymalna przeciągłość (silnik) ((L/min) |
95(77) |
| Ciśnienie robocze (Mpa) |
0.7 |
| Średnica cylindru (mm) |
80 |
| Uderzenie tłoka ((mm) |
100 |
| Maksymalne dopuszczalne ciśnienie (Mpa) |
1.2 |
| Pompa olejowa |
| Typ pompy olejowej |
Pompa przekładni |
| Ciśnienie nominalne (Mpa) |
12.5 |
| Przepływ znamionowy ((ml/r) |
20 |
| Prędkość nominalna ((r/min) |
800-2500 |
Maszyna do wiercenia geologicznego XY-1A Charakterystyka:
1Mechanizm podawania ciśnienia oleju może poprawić wydajność wiercenia i zmniejszyć intensywność pracy.
2 - Urządzenie wiertnicze jest wyposażone w mechanizm błogosławieństwa kartami nałożonymi na kulę z sześcioma bocznymi aktywnymi prętami wiertniczymi.I ma zalety wysokiej wydajności pracy, wygodną obsługę, bezpieczeństwo i niezawodność.
3, miernik ciśnienia w otworze wskazuje ciśnienie, które może być łatwo uchwycić sytuację wewnątrz otworu.
4Koncentracja, łatwa obsługa.
5Jest kompaktowy, małych rozmiarów, lekkiej wagi, silny w rozkładzie i łatwy do usunięcia. Może być stosowany na równinach i w górach.
Xy-1A Geologiczna maszyna wiertnicza
1. wyrównać teren i zbudować platformę wiertniczą (tj. zacisnąć platformę 4m * 4m rurą stożkową)
2Podnieś wiertarkę i wyrównaj wiertarkę
3Podstawowy stojak wiertniczy, statyw,
4Jeśli prędkość wiercenia jest prosta, prędkość wiercenia nie jest szybka, a prędkość wiercenia nie jest szybka
5Jeśli wiercenie odbywa się w piaskowej glebie i warstwie żwirowej, przed wierceniem podłącz rurę wodociągową i użyj błota lub rurki ochronnej do ochrony ściany podczas wiercenia, aby zapobiec zawaleniu dziury.
6.Wykopywanie stopu jest często stosowane podczas wiercenia warstwy piasku.Diament bit jest używany do wiercenia kamieni.
