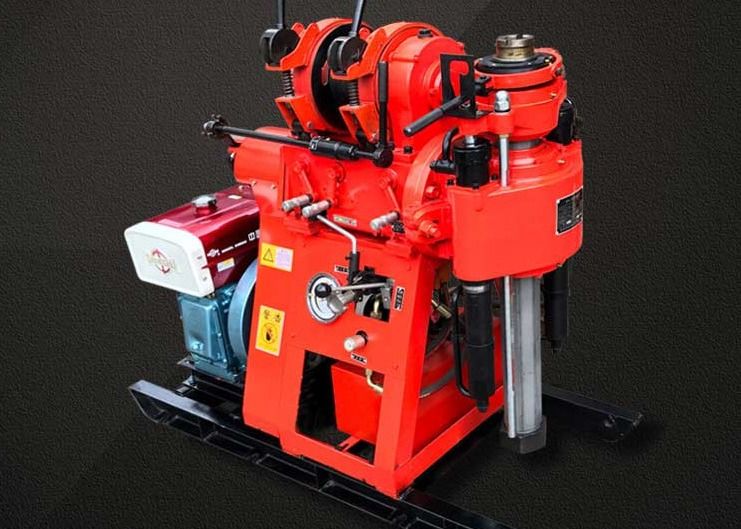

Małe wiertarki wiertnicze 150 m wiertarki rdzenia XY-1A wiertarki wiertnicze
Krótkie wprowadzenie urządzenia wiertniczego
Xy-1a Water Well Drill Rig jest zaprojektowany na bazie XY-1 drilling rig.
Wykorzystanie i zastosowanie urządzenia wiertniczego
1Używany jest głównie do ogólnych badań i inżynieryjnych badań geologicznych złożów rud stałych, a także do wykonywania otworów inspekcyjnych różnych konstrukcji betonowych.
2Diamentowe, stopowe i stalowe ziarna mogą być wybierane do wiercenia zgodnie z różnymi formacjami.
3Jeżeli średnica otworu końcowego wynosi 75 mm i 46 mm, nominalna głębokość wiercenia wynosi odpowiednio 100 m i 180 m, a maksymalna głębokość nie może przekraczać 110% głębokości każdej platformy wiertniczej.Nominalna średnica otworu wynosi 110 mm, a maksymalna dopuszczalna średnica otworu wynosi 150 mm.
Parametry urządzenia wiertniczego
| |
| Wiertarka |
Głowa obrotowa |
|
Głębokość wiercenia
|
Maks. 150 m |
Prędkość spindala
|
1010,790,470,295140 r/min |
|
Średnica otworu
|
Maks. 150 m |
Uderzenie węzła |
450 km |
| Średnica pręta wiertniczego |
42.50mm |
Wciąganie węzła |
Max.15KN |
| Zakres kąta |
90 do 75 |
Pojemność podnoszenia wrotnika |
Maks. 25KN |
| Pompa olejowa |
Pompa wodna |
| Model |
YBC-12/125 |
Model |
Pompy tłokowe o jednorazowym działaniu, z poziomym przemieszczaniem |
| Ciśnienie nominalne |
12.5Mpa |
Ciśnienie robocze |
Maks. 1.25Mpa |
| Prędkość przepływu |
8 ml/r |
|
|
| Prędkość nominalna |
1500 r/min |
|
|
| Podnoszenie |
Moc (np. olej napędowy) |
| Maksymalna zdolność podnoszenia |
15KN |
Model (silnik wysokoprężny)) |
1105 |
| Obrót bębna podnoszącego |
121,76,36 (r/min)
|
Moc nominalna |
18 kW |
| Średnica bębna |
140 mm |
Prędkość nominalna |
2200 r/m |
| Tłuszcz |
Około 600 kg |
| Rozmiar |
1620*970*1560 mm |
Cechy urządzenia wiertniczego
1Ma mechanizm podania ciśnienia oleju w celu poprawy wydajności wiercenia i zmniejszenia intensywności pracy pracowników.
2Urządzenie wiertnicze jest wyposażone w mechanizm zaciskania kulkowego i sześciokątną aktywną rurę wiertniczą, która może realizować odwrócenie pręta bez zatrzymania maszyny, z wysoką wydajnością pracy,wygodna obsługa, bezpieczeństwa i niezawodności.
3Jest on wyposażony w niskoprężnik, który wskazuje ciśnienie, tak aby opanować sytuację w otworze.
4Ręcznik jest scentralizowany i łatwy w obsłudze.
5. Urządzenie wiertnicze ma kompaktową konstrukcję, małe rozmiary, lekką wagę, jest silne w rozkładzie, łatwe w przeniesieniu i nadaje się do pracy na równinach lub w górach.
