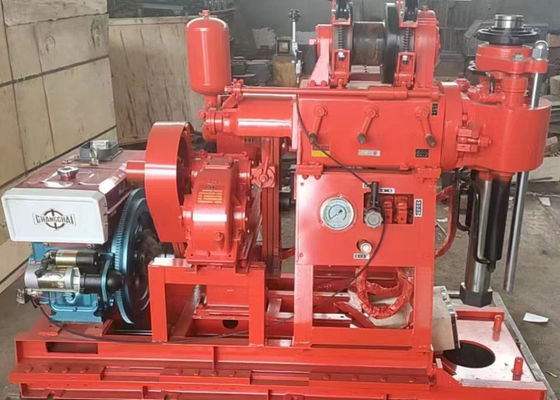

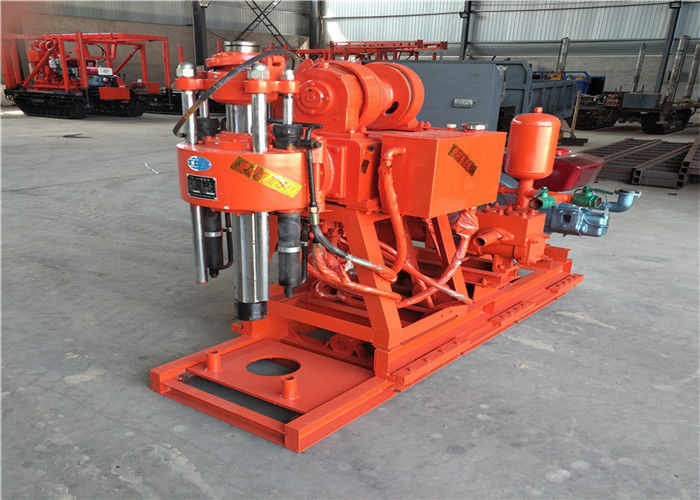

Urządzenie wiertnicze GK-200 jest ulepszeniem w porównaniu z 200-urządzeniem wiertniczym, które jest przenośnym urządzeniem wiertniczym. Urządzenie wiertnicze GK-200 dodaje przesuwacz wiertniczy na podstawie zwykłych urządzeń wiertniczych,które mogą szybko zastąpić narzędzia wiertnicze, zwiększyć wydajność pracy i zmniejszyć intensywność pracy.
| Urządzenie wiercenia |
| Średnica wiercenia ((mm) |
75,91,110,130,150,300 |
| Głębokość wiercenia (m) |
200,150,100,70,50,30 |
| Średnica rury wiertniczej (mm) |
42,50 |
| Kąt wiercenia ((°) |
90 ~ 75 |
| Rozmiar sprzętu ((L * B * H) |
1730 * 860 * 1360 (mm) |
| Masa urządzenia (z wyjątkiem silnika) |
700 |
| Urządzenie mobilne |
| Długość ruchu |
350 mm |
| Odległość wyjścia |
300 mm |
| Gyrator |
| Prędkość obrotowa węzła (cztery biegi) (r/min) |
115,230,505,1010 |
| Prędkość przemieszczania się wrotnika ((mm) |
450 |
| Maksymalna prędkość ruchu szpilki bez obciążenia ((m/s) |
0.05 |
| Maksymalna prędkość przemieszczania spindla bez spadku obciążenia ((m/s) |
0.067 |
| Maksymalne ciśnienie wstrzykiwacza (KN) |
15 |
| Maksymalna siła podnoszenia węgla (KN) |
25 |
| Maksymalny moment obrotowy węgla (KN• m) |
1.5 |
| Zestaw wincu |
| Maksymalna siła podnoszenia koła (jednorazowa linia) |
20 |
| Prędkość koła (r/min) |
20,39,85,170 |
| Prędkość obwodu bębna ((m/s) |
0.172,0.345,0.738,1.476 |
| Średnica rolki ((mm) |
140 |
| Średnica liny drutowej ((mm) |
9.3 |
| Gęstość liny drutowej (m) |
40 |
| Średnica hamulca ((mm) |
278 |
| Szerokość pasma hamulcowego (mm) |
50 |
| Pompa olejowa |
| Typ pompy olejowej |
YBC -20/125 |
| Ciśnienie nominalne (Mpa) |
12.5 |
| Przepływ znamionowy ((ml/r) |
20 |
| Prędkość nominalna ((r/min) |
800-2500 |
| Silnik lub silnik wysokoprężny |
| Silnik Diesla |
1115 |
| Moc znamionowa (KW) |
16.2 |
| Prędkość nominalna (r/min) |
2200 |
| Ciśnienie znamionowe ((Mpa) |
12.5 |
| Rodzaj silnika |
Y160M - 4 |
| Moc znamionowa (KW) |
11 |
| Prędkość nominalna (r/min) |
1460 |
Wykorzystanie GK-200 Core Drill Rig
1.To wiertło nadaje się do badań geologicznych, badań geofizycznych, badań dróg i fundamentów budynków, wybuchowych otworów i otworów do wiertni i innych projektów wiertniczych.
Wynik z stopów, diamentowy i kompozytowy mogą być wierceni według różnych warstw.
Można wiercić w glinie piaszczystej 2~9 stopnia i w skałach podłoża.
Nazwa głębokości wiercenia wynosi 200 m, najgłębsza nie przekracza 220 m. Nazwa średnicy otworu wynosi 110 mm, maksymalna średnica otworu wynosi 325 mm, średnica otworu końcowego wynosi 75 mm;Głębokość otworu zależy od stanu formacji.
Charakterystyka wiertarki rdzeniowej GK-200
1, z ciśnieniem oleju automatycznej struktury podawania, mechanicznej transmisji, poprawić wydajność wiercenia, zmniejszyć pracowników fizycznej intensywności pracy.
2. wykorzystując strukturę trzymającą kartę kulkową zamiast chucka, może osiągnąć bezprzerwną pręt, koncentrację, łatwość obsługi, bezpieczeństwo i niezawodność.
3. wyposażone w ciśnieniomierza do wskazania ciśnienia, łatwy do uchwycenia sytuacji w otworze.
4.można użyć do przesuwania otworu lub otwierania obrotowego do otwierania otworu.
5, konstrukcja jest ciasna, wiertarka, pompa wodna i silnik wysokoprężny są zainstalowane na tej samej podstawie, zajmując niewielką powierzchnię.
6, lekkie, łatwo rozkładające się, łatwe w przemieszczaniu, odpowiednie do budowy na równinie i w górach.
Środowisko pracy
1, wysokość nie przekracza 1000 m.
2, temperatura otoczenia nie przekracza -10~45°C.
3, wilgotność otoczenia nie przekracza 96% (+25°C)
