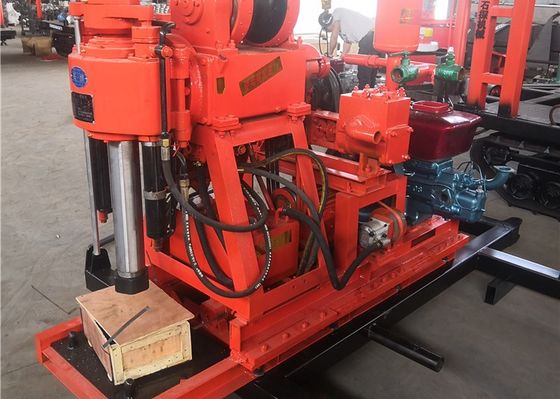

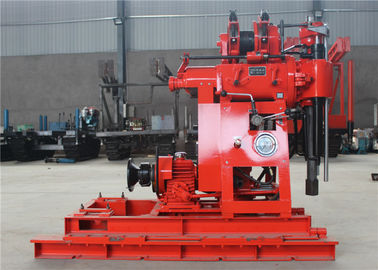

Przenośna hydrauliczna wiertnica rdzeniowa o głębokości 180 m do badań geologicznych
Zastosowanie wiertnicy rdzeniowej GK200
Wiertnica GK-200 została opracowana w celu połączenia zalet różnych wiertnic. Nowy rodzaj wiertnicy do płytkich otworów jest głównie wykorzystywany w geologicznych badaniach inżynieryjnych, a drugorzędnie w wierceniu rdzeniowym.
Parametry wiertnicy rdzeniowej GK200
Parametr techniczny |
| głębokość wiercenia: 200 m średnica otworu: 75-300 mm
średnica rury wiertniczej: 42 mm kąt wiercenia: 90°-75°
wymiary wiertnicy (długość * szerokość * wysokość): 1570×697×1360 (mm)
Waga (bez napędu): 550 KG |
Urządzenie przesuwne wiertnicy | odległość przesuwu: 350 mm
Odległość od portu: 300 mm |
| Prędkość pionowa (cztery stopnie): 71, 182, 310, 790 obr./min
Skok pionowy: 450 mm
Prędkość ruchu pionowego przy maksymalnym obciążeniu: 0,05 m/s
Prędkość opadania przy maksymalnym obciążeniu pionowym: 0,067 m/s
Maksymalna siła posuwu: 15 KN Maksymalne obciążenie pionowe: 25 KN
Maksymalny moment obrotowy pionowy: 1,5 KN.m |
| Średnica hamulca: 278 mm szerokość taśmy hamulcowej: 50 mm
Maksymalna zdolność podnoszenia wyciągarki (pojedyncza lina): 20 KN
Prędkość obwodowa bębna (dwa): 0,172, 0,345, 0,738, 1,476 m/s
Prędkość bębna: 20, 39, 85, 170 obr./min średnica bębna: 140 mm
Średnica liny stalowej: 9,3 mm pojemność liny stalowej: 40 m |
| model: YBC-12/80 ciśnienie znamionowe: 8 MPa prędkość znamionowa: 1500 obr./min przepływ: 8 ml/r |
| model silnika Diesla: ZS1105-1 moc: 12,1 KW
Prędkość znamionowa: 2200 obr./min
model silnika: Y160-4
Moc znamionowa: 11 KW prędkość znamionowa: 1460 obr./min |
Zastosowanie wiertnicy rdzeniowej GK200
1.1 Geologiczne badania inżynieryjne kolei, elektrowni wodnych, dróg, fundamentów mostów, zapór i innych budowli.
1.2 Wiercenie rdzeniowe geologiczne, poszukiwania fizyczne.
1.3 Wiercenie małych otworów iniekcyjnych, otworów wiertniczych.
1.4 Wiercenie małych studni.
Wiertnica jest wyposażona w mechanizm mocowania kulowego z sześcioma aktywnymi rurami wiertniczymi. Użyteczny model może wykonywać wiercenie bez zatrzymywania i opuszczania rur. Posiada zalety wysokiej wydajności pracy, wygodnej obsługi, bezpieczeństwa i niezawodności. Jest kompaktowa, ma małe wymiary, jest lekka, łatwa do demontażu i łatwa do przenoszenia.
Środki ostrożności dotyczące wiercenia podwórkowego wiertnicą rdzeniową GK200
1. Rozważ, czy głębokość studni jest rozsądna
Powinniśmy najpierw zbadać, czy pod ziemią znajdują się kable, kanalizacja i inne instalacje, i unikać niepotrzebnych uszkodzeń.
2. Należy wziąć pod uwagę kwestie wygody, zdrowia itp.
Po wywierceniu studni należy wrzucić do niej węgiel drzewny w worku i docisnąć go na dnie studni, aby wchłonął obce toksyny. Po pojawieniu się wody można wrzucić kilka małych rybek, co jest dobrym sposobem na sprawdzenie bezpieczeństwa jakości wody.
3. Studnia nie powinna być zbyt głęboka. Powinna znajdować się powyżej poziomu gruntu i być zabezpieczona cegłami i kamieniami. Najlepiej mieć pokrywę, aby zapobiec wpadaniu brudu, zapewnić ludziom większe bezpieczeństwo i uniknąć niepotrzebnych niebezpieczeństw.
Główne produkty Jinzhou Shitan Machinery Equipment Co., Ltd.:
Wiertnica pneumatyczna / Wiertnica powietrzna (ST-180, ST-200, ST-260, ST-300, ST-350, ST-400, ST450, ST-450, ST-500, ST-600, ST-800 i inne wiertnice do studni wodnych pneumatyczne), Wiertnica do studni wodnych gąsienicowa / Wiertnica montowana na przyczepie / Wiertnica do studni wodnych / Maszyna hydrauliczna do studni głębinowych / Sprzęt do wiercenia w twardych skałach / Wiertnica rdzeniowa diamentowa / Wiertnica geologiczna / Wiertnica do badań gruntu / Przenośna wiertnica do studni wodnych (ST-30, ST-50, XY-1A, XY-1B, XY-2, XY-2B, GK180, GK200, GY150, GY200 i wiertnica udarowa 30, wiertnica tunelowa serii ZLJ i inne maszyny wiertnicze geologiczne) Podwozie gąsienicowe, Pompa płuczki wiertniczej (pompy płuczki wiertniczej serii BW150, BW160, BW200, BW250, BW850), Sprężarka powietrza do wiercenia, Wiertła do studni wodnych (wiertło PDC, wiertło trójstożkowe, wiertło DTH), Rura wiertnicza do studni wodnych, Części zamienne do wiertnic (rury wiertnicze, łączniki rur wiertniczych, rury okładzinowe, łączniki rur okładzinowych, rury rdzeniowe, łączniki rur rdzeniowych, podnośniki, młot automatyczny, próbnik, narzędzie SPT, klucz widełkowy, widelec podporowy, łącznik blokujący), Transporter gąsienicowy
