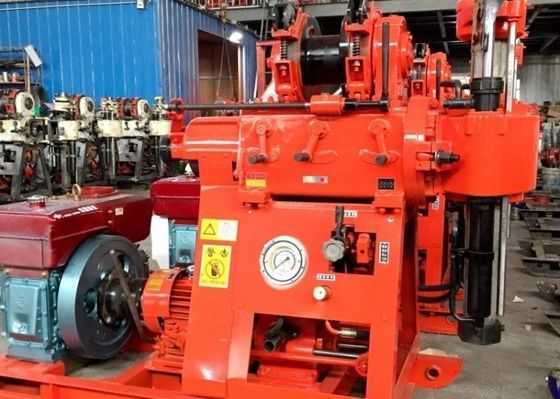

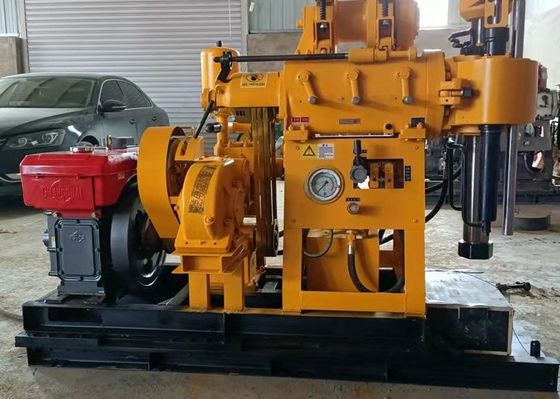

Przenośna wiertnica geotechniczna do badań gruntu typu wrzecionowego 200m
Wprowadzenie do wiertnicy GK-200
Hydrauliczna mała wiertnica GK-200 to wielofunkcyjna maszyna wiertnicza, używana głównie do wiercenia studni wodnych i eksploracji, zazwyczaj z użyciem wiertła diamentowego do twardych skał i wiertła stopowego do gliny, jest to ekonomiczna i praktyczna wiertnica
Parametry techniczne wiertnicy GK-200:
| Wiertnica |
| Średnica wiercenia (mm) |
75,91,110,130,150,300 |
| Głębokość wiercenia (m) |
200,150,100,70,50,30 |
| Średnica rury wiertniczej (mm) |
42,50 |
| Kąt wiercenia (°) |
90~75 |
| Rozmiar urządzenia (dł. * szer. * wys.) |
1730 * 860 * 1360 (mm) |
| Waga wiertnicy (bez silnika) |
700 |
| Urządzenie mobilne |
| Długość ruchu |
350mm |
| Odległość od podłoża |
300mm |
| Mechanizm obrotowy |
| Prędkość wrzeciona (cztery biegi) (obr./min) |
115,230,505,1010 |
| Skok wrzeciona (mm) |
450 |
| Maksymalna prędkość ruchu wrzeciona bez obciążenia (m/s) |
0.05 |
| Maksymalna prędkość opadania wrzeciona bez obciążenia (m/s) |
0.067 |
| Maksymalne ciśnienie posuwu wrzeciona (KN) |
15 |
| Maksymalna siła podnoszenia wrzeciona (KN) |
25 |
| Maksymalny moment obrotowy wrzeciona (KN• m) |
1.5 |
| Zespół wyciągarki |
| Maksymalna siła podnoszenia wyciągarki (liną pojedynczą) |
20 |
| Prędkość bębna (obr./min) |
20,39,85,170 |
| Prędkość obwodowa bębna (m/s) |
0.172,0.345,0.738,1.476 |
| Średnica bębna (mm) |
140 |
| Średnica liny stalowej (mm) |
9.3 |
| Gęstość liny stalowej (m) |
40 |
| Średnica hamulca (mm) |
278 |
| Szerokość taśmy hamulcowej (mm) |
50 |
| Pompa olejowa |
| Typ pompy olejowej |
YBC -20/125 |
| Ciśnienie nominalne (Mpa) |
12.5 |
| Przepływ nominalny (ml/r) |
20 |
| Prędkość nominalna (obr./min) |
800-2500 |
| Silnik Diesla lub silnik elektryczny |
| Silnik Diesla |
1115 |
| Moc nominalna (KW) |
16.2 |
| Prędkość nominalna (obr./min) |
2200 |
| Ciśnienie nominalne (Mpa) |
12.5 |
| Typ silnika elektrycznego |
Y160M - 4 |
| Moc nominalna (KW) |
11 |
| Prędkość nominalna (obr./min) |
1460 |
Zastosowanie hydraulicznej wiertnicy diamentowej GK-200:
Ta wiertnica jest używana głównie do badań i eksploracji geologicznych, badań podstawowych dla dróg i wysokich budynków, otworów inspekcyjnych dla różnych konstrukcji betonowych, wałów przeciwpowodziowych, otworów iniekcyjnych pod nasypy, bezpośrednich iniekcji, studni cywilnych i gruntowych klimatyzatorów.
Zalety hydraulicznej wiertnicy diamentowej GK-200:
1, system sterowania hydraulicznego, łatwy w obsłudze
2, zasilanie silnikiem Diesla, wygodne w użyciu, szczególnie na obszarach bez prądu i odległych
3, zamontowane na dwóch kołach, może być holowane przez pickup lub traktor, łatwe do przemieszczania w dowolne miejsce
4, może wiercić w glebie, piasku, żwirze, twardych skałach, marmurze i każdej innej twardej ziemi itp.
5, używane głównie do wiercenia studni wodnych do nawadniania farm / przemysłu, badań gleby, badań SPT, pobierania próbek ziemi, eksploracji geotechnicznej, badań geodezyjnych itp.
6, wspornik jest zamontowany na podnośniku, tworząc dwukołową konstrukcję wsporczą, która może wytrzymać silne uderzenia.
7, pionowa skrzynia z czterema parami łożysk pozycjonujących zapewnia, że maszyna obrotowa ma wystarczającą sztywność reakcji na warstwy żwiru, złożone warunki geologiczne.
8, ta wiertnica przyjmuje krajową technologię patentową sprzęgła stożkowego, z cechami silnego momentu obrotowego, łatwej obsługi, bezobsługowej.
9, zastosowano dźwignię napędową 53x59, o wysokiej sztywności, silnym momencie obrotowym.
Główne produkty Jinzhou Shitan Machinery Equipment Co., Ltd.:
Wiertnica pneumatyczna / Wiertnica powietrzna (ST-180, ST-200, ST-260, ST-300, ST-350, ST-400, ST450, ST-450, ST-500, ST-600, ST-800 i inne wiertnice do studni wodnych pneumatyczne), Wiertnica do studni wodnych gąsienicowa / Wiertnica przyczepna / Wiertnica do studni wodnych / Maszyna do wiercenia studni hydraulicznych / Sprzęt do wiercenia w twardych skałach / Wiertnica diamentowa / Wiertnica geologiczna / Wiertnica do badań gleby / Przenośna wiertnica do studni wodnych (ST-30, ST-50, XY-1A, XY-1B, XY-2, XY-2B, GK180, GK200, GY150, GY200 i wiertnica udarowa 30, wiertnica tunelowa serii ZLJ i inne maszyny wiertnicze geologiczne) Podwozie gąsienicowe, Pompa płuczki wiertniczej (Pompy płuczki wiertniczej serii BW150, BW160, BW200, BW250, BW850), Sprężarka powietrza do wiercenia, Wiertła do studni wodnych (Wiertło diamentowe PDC, Wiertło trójstożkowe, Wiertło DTH z przyciskiem), Rura wiertnicza do studni wodnych, Części zamienne do wiertnic (rury wiertnicze, złącza rur wiertniczych, rury okładzinowe, złącza rur okładzinowych, rury rdzeniowe, złącza rur rdzeniowych, podnośniki, młot samoczynnie opadający, próbnik, narzędzie SPT, klucz widełkowy, widelec podporowy, złącze blokujące), Transporter gąsienicowy
Dobra jakość, profesjonalna obsługa posprzedażna, zapraszamy do składania zamówień
