Szczegóły Produktu:
Zapłata:
|
| typu: | Wiertarka Gyrator Assembly | Numer modelu: | GK-180 / GK 200 / XY-1A / XY-1B |
|---|---|---|---|
| aplikacji: | wiertarka geologiczna | certification: | ISO9001 |
| High Light: | części do wiertnic,akcesoria do wiertni |
||

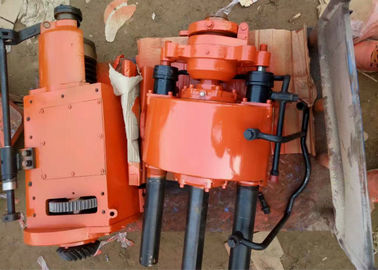

Zestaw do trwałej, wiercącej wirówki Czerwony kolor do studni do wiercenia w wodzie ISO 9001 został zatwierdzony
Struktura: Większość części wirnika jest zainstalowana w pionowej skrzyni wału. Małe koło zębate stożkowe jest montowane na wale zębatki wewnętrznej poprzez splajn. Gniazdo pierścieniowe ma śrubę "T" w kształcie pierścienia i jest połączone z pięcioma śrubami "T". Tuleja jest przymocowana, a nakrętka na śrubie "T" może zostać poluzowana, aby wyregulować kąt pochylenia wirnika, aby uzyskać wiercenie kątowe.
Połączenie pomiędzy wirnikiem a skrzynią biegów polega na zamocowaniu gniazda głowicy rewolwerowej na korpusie skrzyni za pomocą 8 śrub. Duża przekładnia stożkowa jest połączona z pionową tuleją za pomocą klucza, a pionowa tuleja jest połączona z pionowym wózkiem przez sześciokątny otwór, tym samym napędzając pionowy wał do obracania pionowego wału w pionowym wale. Tuleja może być przemieszczana osiowo, a ruch jest realizowany poprzez popchnięcie tłoczyska i belki do górnej komory lub dolnej komory cylindra.
Górny wał jest zakończony górną tuleją, a górny rękaw jest wyposażony w sześć stalowych kulek. Gdy uchwyt przeciwdziałający manipulacji jest dociskany w dół, sześć stalowych kulek przesuwa się w kierunku środka pionowego wału przez płaszcz wewnętrzny, a półkolisty rowek komunikacyjny rury wiertniczej jest osadzony w górnym wałku. Wewnątrz rura wiertnicza jest zaciśnięta na maszynie, aby zrealizować ruch wiertła. Po podniesieniu uchwytu stalowa kulka zostaje odłączona od rury wiertniczej i może zostać odwrócona.
Aby wyświetlić skalę pionowego skoku wału, górna tuleja z sześciokątnym otworem jest umieszczona na górnym końcu pionowego wału, a ruch obrotowy może być przenoszony na rurę wiertniczą sześciokątnej maszyny.
