Szczegóły Produktu:
Zapłata:
|
typu: | Rotary Drilling Rig | Kolor: | Dostosowane |
---|---|---|---|
Numer modelu: | XY-1A | Napięcie: | 220 / 380V |
Użycie: | Muti-cel | aplikacji: | sprzęt do wiercenia studni |
High Light: | wiertnica pozioma,poziome wiercenie studni |
High Speed Engineering Wiertnica, poziome i kierunkowe wiercenie
Cechy:
♦ Z hydraulicznym urządzeniem podającym, zwiększona wydajność wiercenia, zmniejszona siła robocza.
♦ Zestaw jest wyposażony w górny sferyczny mechanizm przytrzymujący szczęki i sześciokątny drążek napędowy, który można wymienić bez wyłączania, wysoką sprawność, bezpieczeństwo i niezawodność.
♦ Zamontowany jest manometr od dołu, wskazujący ciśnienie w celu kontrolowania stanu wewnątrz otworu
♦ Zwarta konstrukcja, niewielka objętość, lekkość, duża zdolność do zdejmowania, łatwy transport i odpowiednie do operacji na obszarach równinnych.

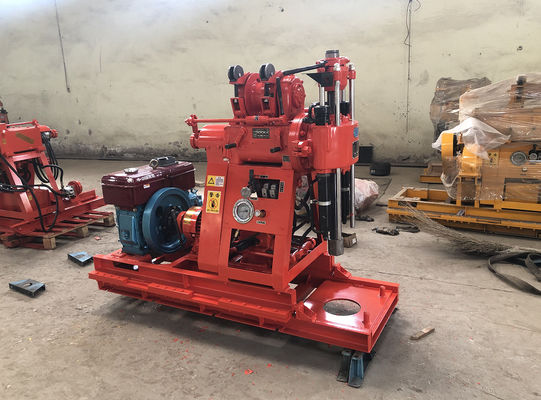

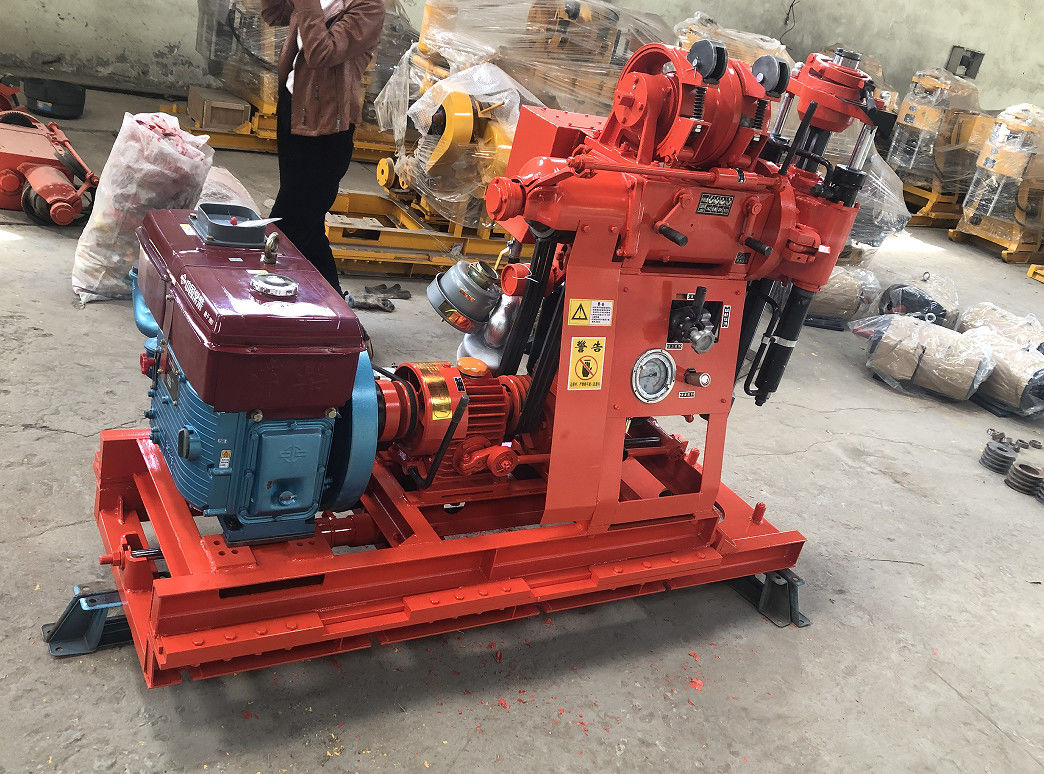

Wiertnica rdzeniowa XY-1A to lekka maszyna o dużej prędkości z zasilaniem hydraulicznym. XY-1A (YJ) i XY-1A-1 są zaprojektowane na podstawie XY-1 A.
Aplikacje:
♦ Drążenia do ogólnej eksploracji i badania złoża stałego, inżynierskich pomiarów geotektonicznych i otworów inspekcyjnych betonowych.
♦ Wiertła diamentowe, wiertła do stopów i stalowe wiertła rolkowe itp. Są dostępne do wiercenia według różnych struktur geologicznych.
♦ Gdy końcowe otwory mają średnicę odpowiednio 75 mm i 46 mm, znamionowe głębokości otworów wynoszą oddzielnie 100 i 180 metrów. Maksymalna głębokość nie może
przekraczać 110% wiercenia w każdym otworze. Ta maksymalna dopuszczalna średnica otworu wynosi 150 mm.
Główne parametry
Parametr maszyny jedności | |
Głębokość wiercenia | 30-180 m |
Wiertło kaliber | 50 42 mm |
Kaliber końca otworu | 75 46 mm |
Max. otwórz halo kaliber | 220 mm |
Kąt wiercenia | 90 ° ~ 75 ° |
Masa wiertarki (bez zasilania) | 610 kg |
Wymiary maszyny jedności | 2,1 * 0,9 * 1,3m |
Wrzeciono | |
Prędkość wrzeciona | 130, 300, 480, 730, 830, 1045r / min |
Obrót wrzeciona | 450 mm |
Wciągnik | |
Max.single line zdolność podnoszenia | 1600 kg |
Prędkość podnoszenia pojedynczej linii | 1,06, 0,67, 0,32 m / s |
Wirerope kaliber | 13 mm |
Miara sześcienna wirerope | 35m |
Przytul kalibru | 254 mm |
Przytulić szerokość pasa folgatora | 50 mm |
Odległość między wiertłem a otworem | 230 mm |
Pompa błota | |
Rodzaj | Poziome jednoosiowe podwójne działanie |
Przemieszczenie | 170L / min |
Maksymalne ciśnienie | 1,5Mpa |
Presja pracy | 0,7Mpa |
Moc | |
Silnik Diesle | S1105 18HP |
Silnik elektryczny | Y160M-4 15KW |
