Szczegóły Produktu:
Zapłata:
|
Silnik: | Diesel Power | Modelu: | XY-1B |
---|---|---|---|
typu: | Rotary Drilling Rig | Nazwa produktu: | Wiertnice do studni wodnych XY-1B |
Głębokość wiercenia: | 200m | Średnica wiercenia: | 75 mm |
Wiertła Rod: | 50mm | Kąt drążenia: | 45 ° -90 ° |
Rozmiar maszyny:: | 1433 x 697 x 1273 | ||
High Light: | studnia wiertnicza odwiert wodny,hydrauliczna studnia wiertnicza |

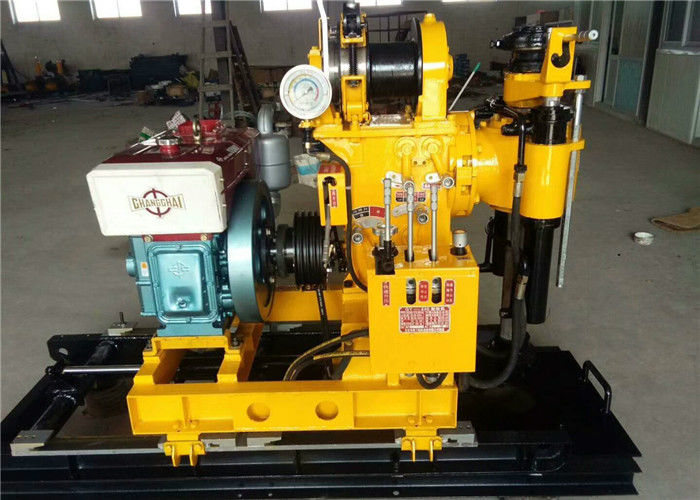

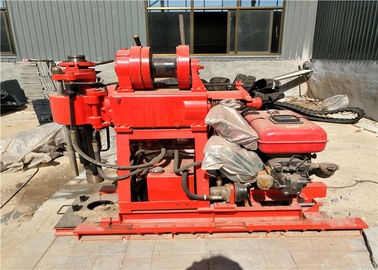

Hydrauliczna wiertarka rdzeniowa o niskiej prędkości, wiertniczy odwiert XY-1B
Wprowadzenie:
Wiertnica XY-1B to wiertnica hydrauliczna o niskiej prędkości obrotowej. Aby sprostać wymaganiom różnych sposobów konsumpcji z szerokim praktycznym zastosowaniem, wspieramy XY-1B, platformę wiertniczą, która jest dodawana za pomocą pompy wodnej. Wiertnica, pompa wodna i silnik Diesla są zainstalowane na tej samej podstawie. Dodajemy wiertło model XY-1 B-2, które dodaje się z dolnym uchwytem podróżnym.
1.1.1 Urządzenie jest odpowiednie do badań i poszukiwań, badań geofizycznych, dróg i budynków oraz innych projektów wiertniczych do wiercenia otworów wiertniczych.
1.1.2 Wiertła można wybierać według różnych warstw.
1.1.3. Nadaje się do piaskowców glinianych i skał skalnych klasy 2-9.
1.1.4 Znamionowa głębokość wiercenia 100 m, najgłębsza nie może przekroczyć 120 m. Nominalna średnica otworu 110 mm, maksymalna średnica otworu Średnica może wynosić 130 mm, końcowa średnica otworu 75 mm, głębokość wiercenia w zależności od warunków gruntowych.
cechy
1.2.1 hydrauliczny automatyczny mechanizm posuwowy, poprawa wydajności wiercenia, zmniejszenie liczby robotników fizycznych.
1.2.2. Mechanizm trzymający kulkę zamiast za pomocą uchwytu, może zaimplementować non-stop w dół dźwigni, łatwy w obsłudze, bezpieczny i niezawodny.
1.2.3. Z dolnym otworem manometru wskazuje ciśnienie, łatwe do uchwycenia sytuacji otwór.
1.2.4 Uchwyt scentralizowany, łatwy w obsłudze.
1.2.5. Lekka, rozkładająca się i mocna, łatwa do przenoszenia, przystosowana do równin lub obszarów górskich.
2.1. Podstawowe parametry
Średnica otworu wiertniczego | 75,91,110,130,150,300 mm |
Głębokość wiercenia | 200,150,100,70,50,30m |
Średnica rury wiertniczej | 42,50,60 mm |
Zakres kątowy | 90 ° -75 ° |
Rozmiar ( L * W * H ) | 1433 * 697 * 1273 mm |
Waga (bez jednostki napędowej) | 525 kg |
Gyrator | |
Prędkość wrzeciona (4-biegowa) | 71, 142, 310, 620r / min |
Obrót wrzeciona | 450 mm |
Maksymalna prędkość wrzeciona w górę (bez obciążenia) | 0,05 m / s |
W dół maksymalna prędkość wrzeciona (bez obciążenia) | 0,067 m / s |
Maksymalna siła podawania wrzeciona | 15KN |
Maksymalna siła podnoszenia wrzeciona | 25KN |
Maksymalny wyjściowy moment obrotowy wrzeciona | 1,25KN.M |
Wyciąg (wyciągarka) | |
Maksymalna wydajność podnoszenia (pojedyncza lina) | 15KN |
prędkość | 19, 38, 84, 168r / min |
Prędkość liniowa bębna wyciągowego (dwa poziomy) | 0,166, 0,331, 0,733, 1,465 m / s |
Średnica bębna | 140 mm |
Średnica liny stalowej | 9,3 mln |
Możliwości liny stalowej | 35m |
Średnica hamulca | 252 mm |
Szerokość pasa hamulcowego | 50 mm |
Pompa olejowa | |
Model | YBC-12/125 |
Ciśnienie znamionowe | 12,5Mpa |
Przemieszczenie | 12 ml / r |
Znamionowa prędkość | 2000r / min |
Moc (silnik diesla lub silnik) | |
Model (silnik Diesla) | ZS1115 |
Moc znamionowa | 16,2 kW |
Znamionowa prędkość | 2200r / min |
model (silnik) | Y160-4 |
Moc znamionowa | 11kw |
Znamionowa prędkość | 1460r / min |
